Thông số kỹ thuật

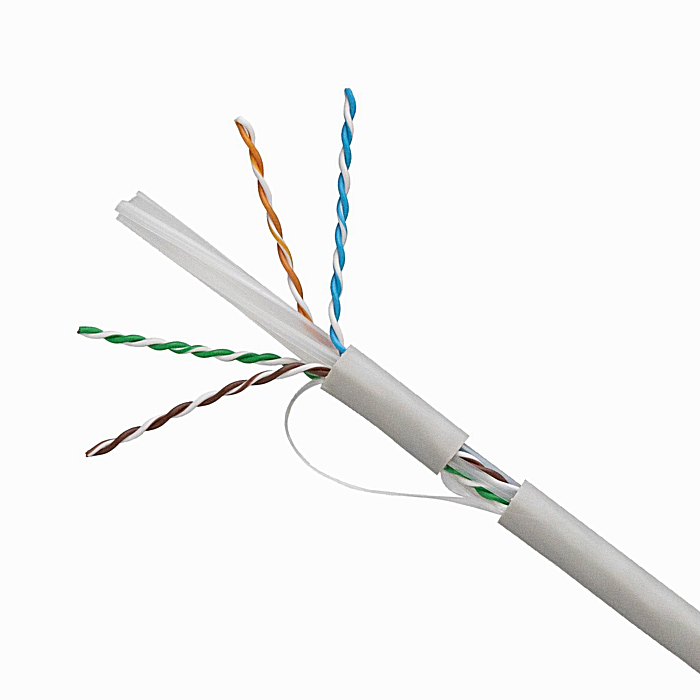

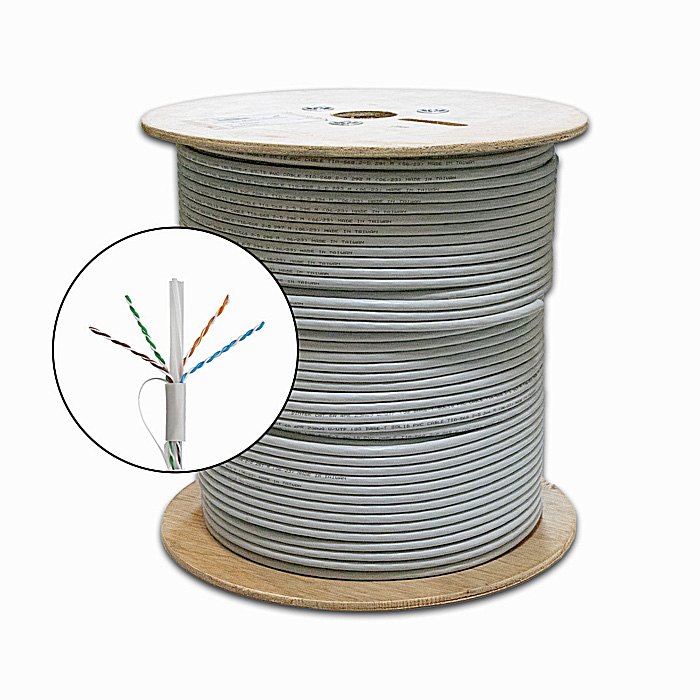

Thống số kỹ thuật cáp mạng Dintek 1101-06009
|
Cấu trúc kỹ thuật |
|
|
Vật liệu |
Đồng ủ nguyên chất |
|
Kích cỡ dây |
23AWG |
|
Loại bện |
Lõi cứng |
|
Số cặp |
4P |
|
Cách điện |
|
|
Vật liệu |
Polyethylene |
|
Độ dày |
0.21mm ± 0.05mm |
|
Đường kính |
1.03mm ± 0.05mm |
|
Màu sắc |
Xanh lam/Trắng | Cam/Trắng | Xanh lá/Trắng | Nâu/Trắng |
|
Bọc giấy bạc theo đôi |
Không |
|
Vỏ |
|
|
Vật liệu |
PVC |
|
Độ dày |
8.30mm ± 0.3mm |
|
Màu sắc |
Xám |
|
Lá chắn |
Không |
|
Lưới bện |
Không |
|
Phạm vi vật lý |
|
|
Vỏ |
|
|
Thử uốn nguội |
-20 ± 2°C x 4hrs không gãy |
|
Bán kính uốn nhỏ nhất |
4 x Đường kính cáp nhỏ nhất |
|
Độ bền kéo Lớn nhất |
110N |
|
Nhiệt độ lắp đặt |
0°C tới +60°C |
|
Nhiệt độ vận hành |
'-20°C tới +60°C |
|
Điện |
|
|
Điện trở cách điện |
9.5 ohm/100m ở 20 ° C |
|
Mức độ mất cân bằng điện trở DC |
Tối đa 4% tại 20°C |
|
Điện dung không cân bằng giữa đôi dây và đất |
1600 pF/km |
|
Độ bền điện môi của cách điện |
AC 1.7 KV trong 1 giây |
|
Kiểm tra điện trở cách điện |
150M ohm/km |
|
Điện dung tương hỗ |
5600 pF/100m |
|
Trở kháng 1 ~ 500Mhz |
125 ohm 20% (64KHz) | 100 ohm 15% (1 ~ 500MHz) |
|
Kiểm tra tia lửa |
2000 ± 250 V a |
